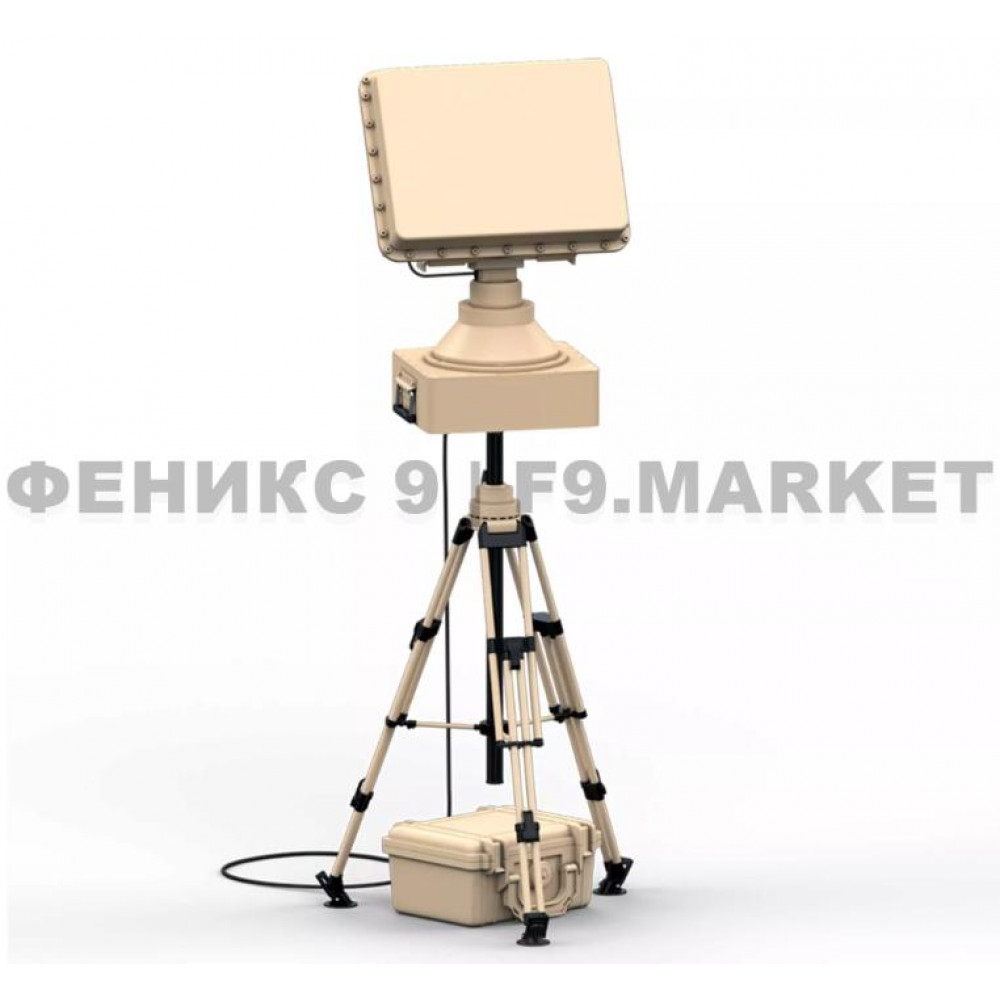

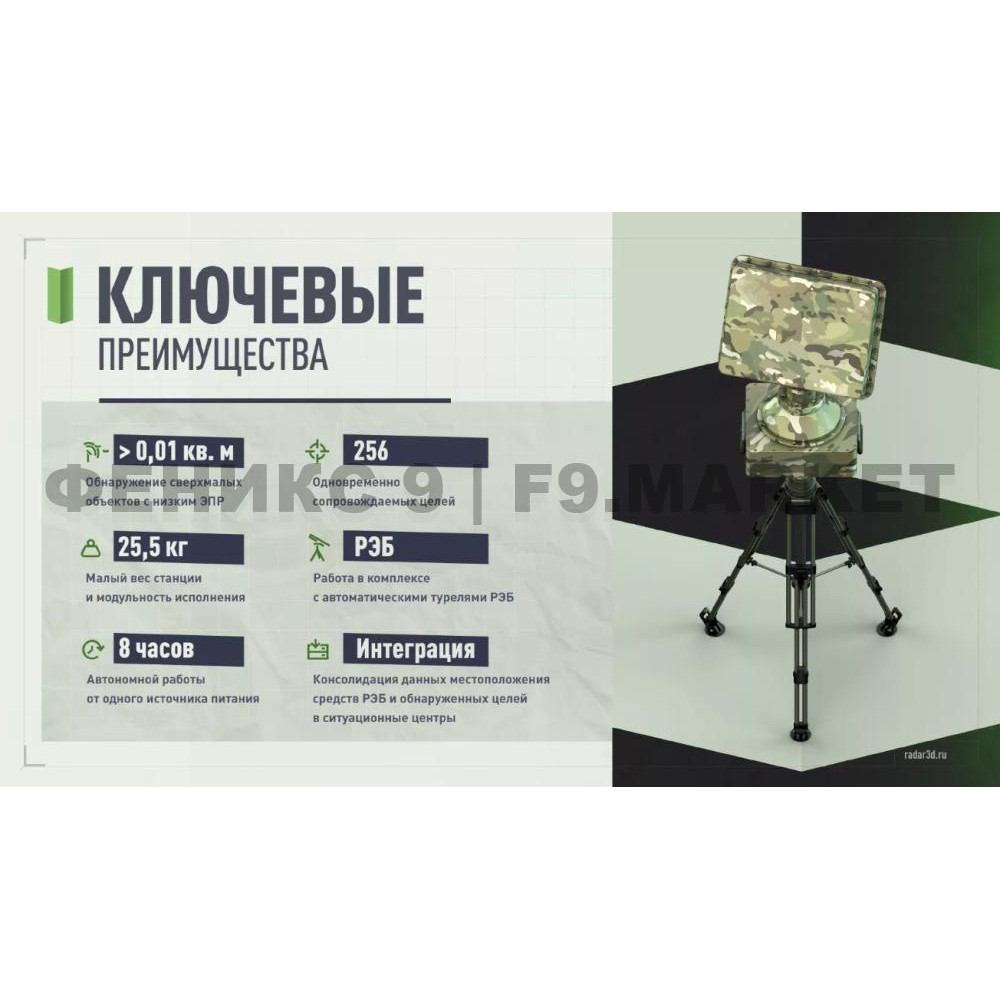

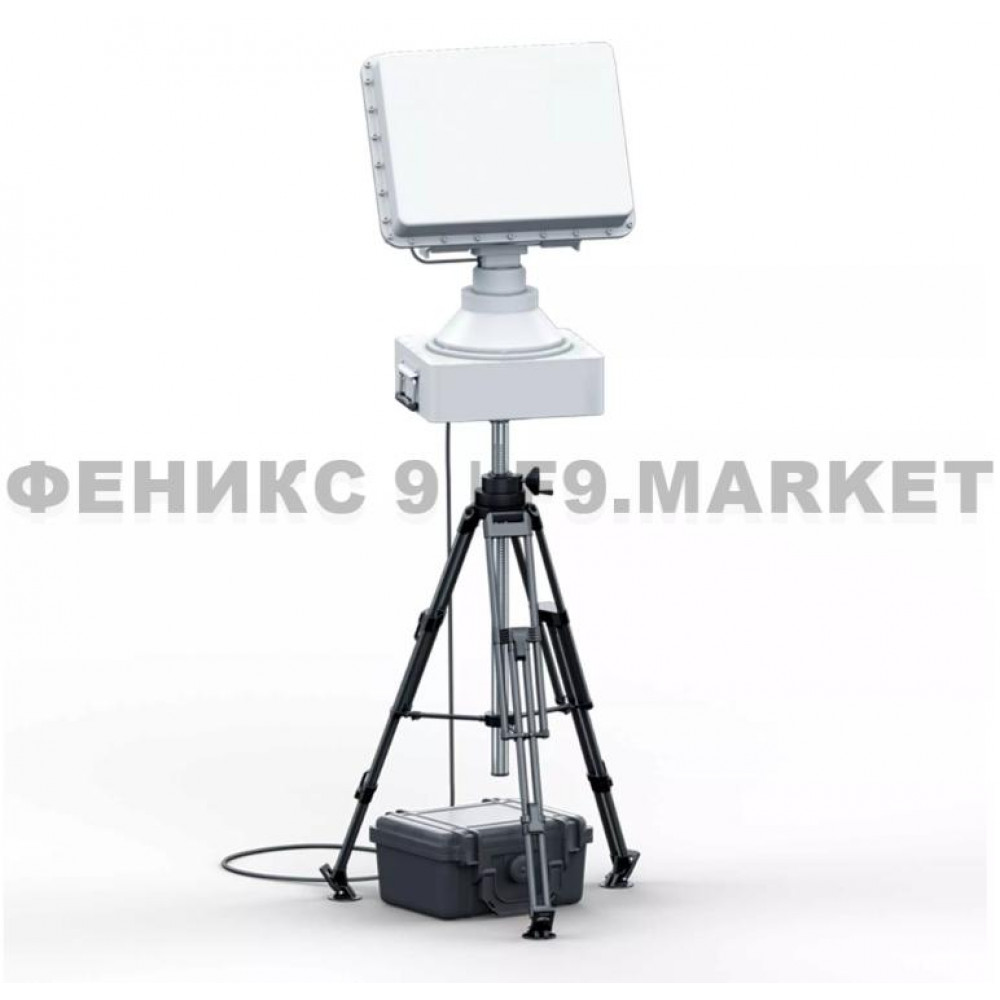

НРЛС «Репейник» предназначена для обнаружения и сопровождения сверхмалых БпЛА в секторе сканирования 360 градусов, на расстоянии до 15 км, высоте до 5 км и скорости до 200 км/ч.

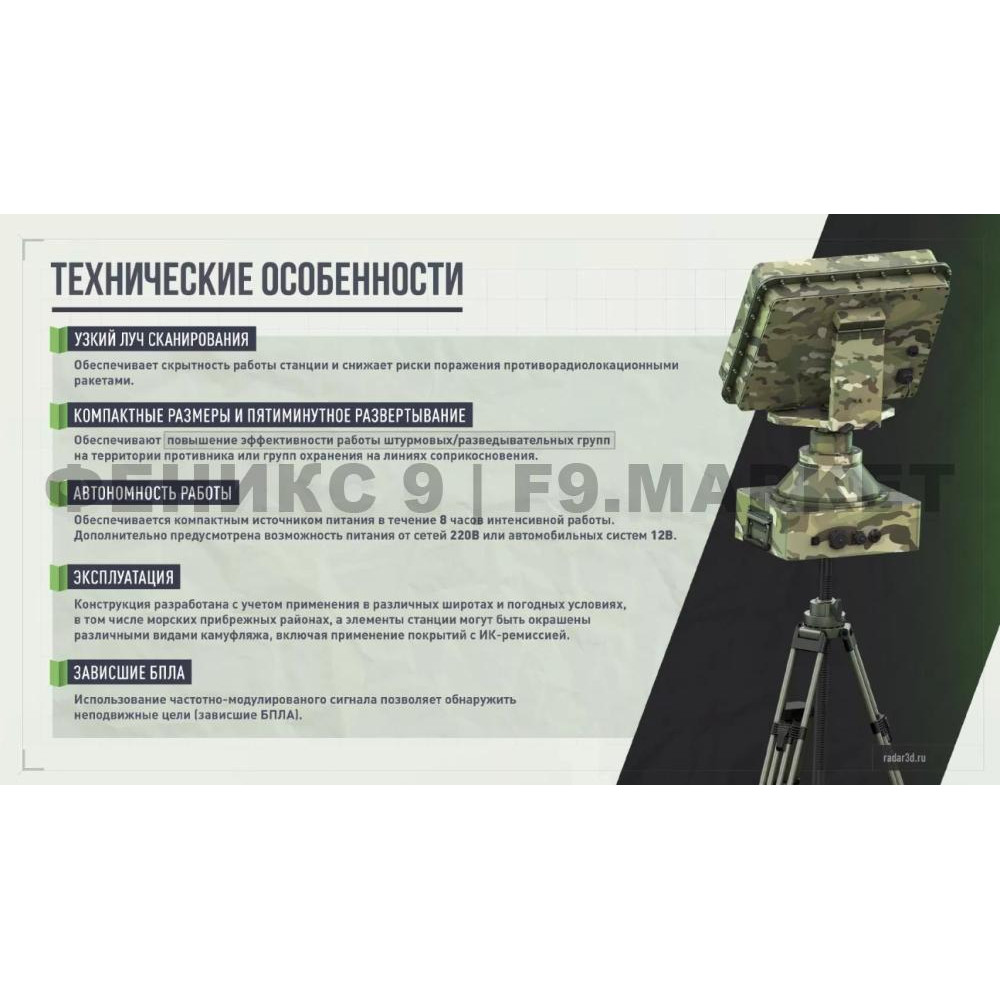

Компактные размеры и модульное разделение на два блока 15 и 10,5 кг обеспечивают возможность крепления на специальную экипировку и скрытность перемещения боевого расчета. Автономность и пятиминутное развертывание обеспечивают эффективность работы при штурмовых или разведывательных мероприятиях на территории противника, а также оперативность работы групп охранения на линиях боевого соприкосновения и охраняемых объектах. Расчет станции состоит из одного бойца-оператора.
Автономность работы станции обеспечивается компактным источником питания в течении 8 часов. Дополнительно предусмотрена возможность питания от сетей 220В или автомобильных систем 12В.
Использование частотно-модулированного сигнала позволяет обнаруживать неподвижные цели (зависшие БпЛА). Узкий луч сканирования обеспечивает скрытность работы станции от средств радиоэлектронной разведки (РЭР) и снижает риски поражения противорадиолокационными ракетами.

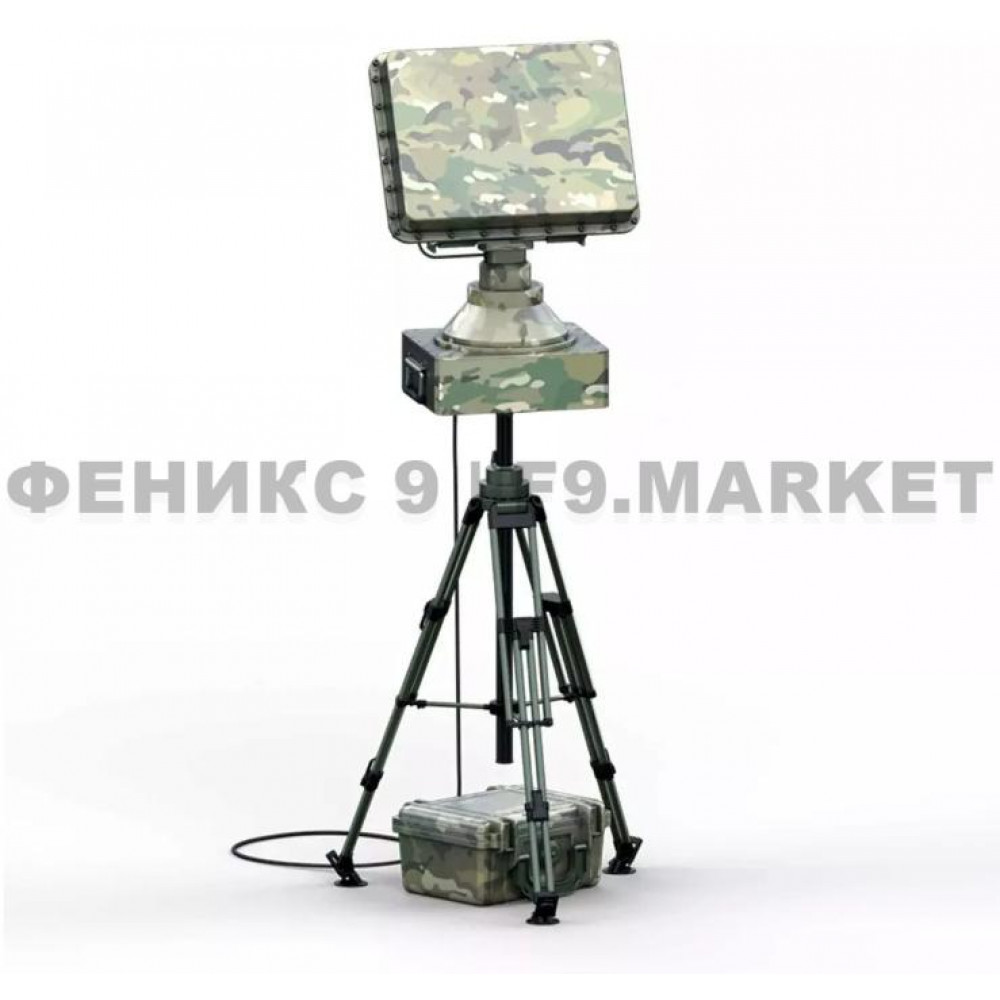

Конструкция разработана с учетом применения в различных широтах и погодных условиях, в том числе морских прибрежных районах, а возможность регулировки угла места позволяет повысить эффективность применения в различных складках местности. Элементы станции могут быть окрашены разными видами камуфляжа, включая применение покрытий с ИК-ремиссией. Конструктив дополнительно предусматривает стационарное, всепогодное и круглогодичное применение на охраняемых объектах.
Типы обнаруживаемых целей:
беспилотные летательные аппараты (БпЛА), включая неподвижные
любые заданные цели, включая людей и транспортные средства
Перспективные схемотехнические решения с использованием современной элементной базы и программная реализация алгоритмов цифровой обработки сигналов существенно снизили энергопотребление и габариты станции, одновременно увеличив ее эффективность.
Дистанция обнаружения и подавления целей
ТИП ЦЕЛИ ЭПР, КВ.М ОБНАРУЖЕНИЕ, М ПОДАВЛЕНИЕ, М
Малые БпЛА (самодельные дроны-камикадзе, DJI Phantom, DJI Mavic) 0,01 2 000 2 500
Средние БпЛА (DJI Matrice 300 RTK) 0,1 2 700 2 500
Крупные БпЛА (тип Крыло) 1 4 500 2 500
Объекты с ЭПР 10 кв.м 10 15 000 2 500
Интерфейс

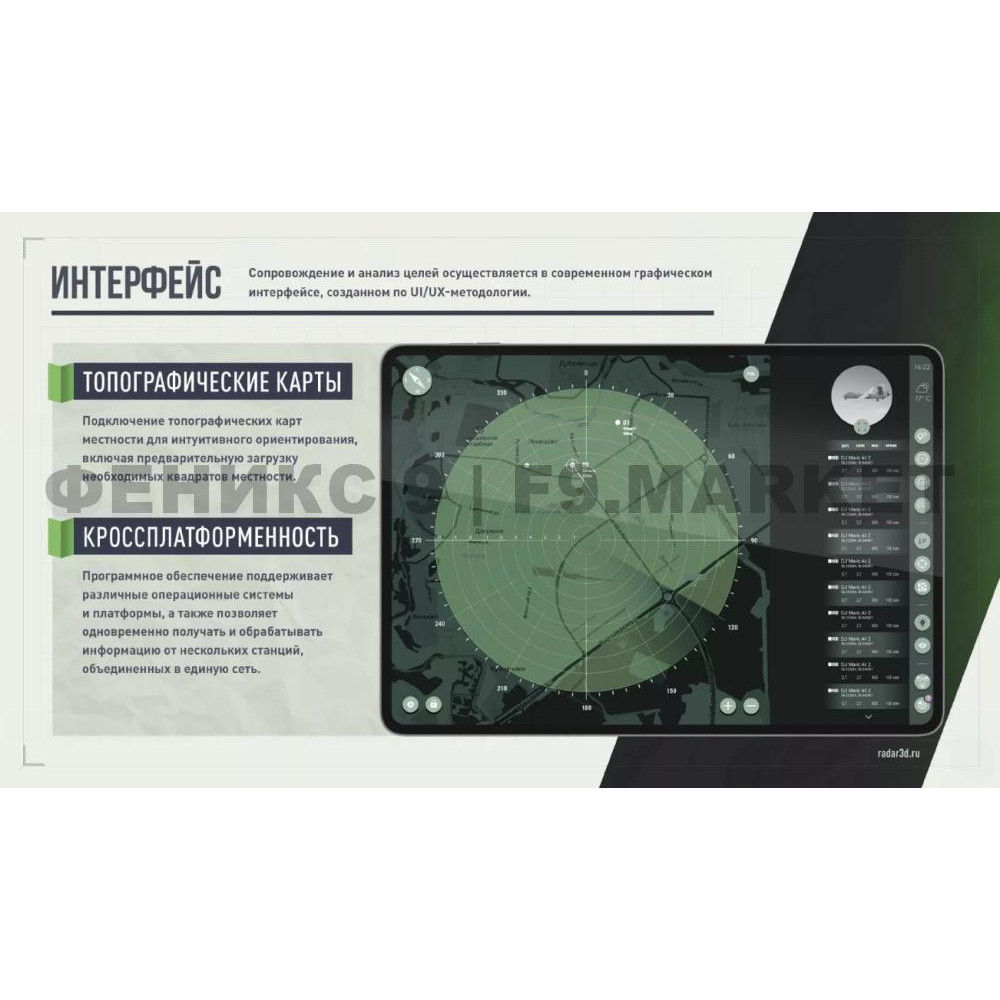

Сопровождение и анализ до 256 целей осуществляется в современном графическом интерфейсе, созданном по UI/UX-методологии, с возможностью подключения топографических карт местности для интуитивного ориентирования и возможностью предварительной загрузки необходимых квадратов местности. Хранение архива траекторий движения объектов позволяет анализировать и выявлять системности для повышения эффективности противодействия. Программное обеспечение является кроссплатформенным и поддерживает различные операционные системы и платформы.
Интеграция
Комплекс свободно интегрируется с системами мониторинга воздушной обстановки, а также комплексами подавления и поражения посредством выдачи данных об обнаруженных БпЛА в локально-вычислительную сеть.
Данные траекторной обработки радиолокационного сигнала (целеуказания) могут применяться в ситуационных центрах обработки оперативной информации, комплексах технических систем охраны и противодействия несанкционированному проникновению в охраняемые зоны, а также автоматизированных и ручных средствах радиоэлектронной борьбы (РЭБ), включая командные планшеты. Предусмотрена возможность объединения станций и модулей подавления (РЭБ) в единую систему мониторинга и противодействия БпЛА с выдачей консолидированной информацией. Для гражданского охранного сектора применяемый частотный диапазон 9,2 – 9,5 ГГц не требует специальных разрешений надзорных ведомств, т.к. уровень ЭМИ соответствует СанПиН.
Противодействие БпЛА
НРЛС «Репейник» дополнительно комплектуется автоматическими турелями с самонаведением для обеспечения подавления обнаруженных БпЛА на расстоянии до 2,5 км. Станция позволяет выдавать целеуказания на уже имеющиеся и дооборудованные антидрон ружья, объединяя их для системного противодействия БпЛА.
Тактико-технические характеристики Автоматической турели СОЗ-РЭБ с самонаведением
НАИМЕНОВАНИЕ ПАРАМЕТРА ВЕЛИЧИНА
Скорость панорамирования, град/сек 60
Сектор вращения, град 360
Угол наклон, град от -20 до +85
Защита от внешних факторов IP66
Диапазон рабочих температур, градусов Цельсия от -35 до +60
Количество частотных каналов подавления, шт. 8
Частотный диапазон канала подавления 400, МГц
Мощность подавителя, Вт/дБм 425 - 442
10/40
Частотный диапазон канала подавления 900, МГц
Мощность подавителя, Вт/дБм 850 - 940
10/40
Частотный диапазон канала подавления GPSL2, МГц
Мощность подавителя, Вт/дБм 1150 - 1300
10/40
Частотный диапазон канала подавления GPSL1, МГц
Мощность подавителя, Вт/дБм 1542 - 1640
40/46
Частотный диапазон канала подавления 2.4, МГц
Мощность подавителя, Вт/дБм 2390 - 2510
50/47
Частотный диапазон канала подавления 2.4, МГц
Мощность подавителя, Вт/дБм 2380 - 2515
50/47
Частотный диапазон канала подавления 5.2, МГц
Мощность подавителя, Вт/дБм 5130 - 5300
50/47
Частотный диапазон канала подавления 5.8, МГц
Мощность подавителя, Вт/дБм 5730 - 5860
40/46
Мощность в канале подавления, дБм до 45
Общая выходная мощность каналов подавления, Вт 255
Потребляемая мощность, Вт 300
Напряжение питания, В ~220/12
Габаритные размеры блока РЭБ (Д×Ш×В), м 0,83×0,37×0,24
Габаритные размеры турели (Д×Ш×В), м 0,2×0,17×0,27
Масса (нетто) блока РЭБ, кг 6,5
Масса (нетто) турели, кг 14
в Стоимость базовой комплектации входит:
- НРЛС Репейник
- штатив телескопический
- покрытие станции анодированием
- АРМ оператора (ноутбук)
- специальная экипировка для переноса станции одним бойцом
- обучение одного оператора работе с НРЛС (на территории предприятия)
- Гарантия на изделие 1 год.
